「CorelDRAW® Graphics Suite 2018」で、操作方法を確認しています。
ベクトルオブジェクトの基本構造
CorelDrawで描く線は、ベクトル・オブジェクトです。ベクトル・オブジェクトは、座標を表す「ノード」と、それを結ぶ線「セグメント」で構成されています。これを、１つ、あるいは複数つなげたものを「パス」と呼びます。
「パス」には、オブジェクトのプロパティを指定することで、幅、色、線の形、端部の形状、角の接続の形状を指定することができます。
「始点ノード」と「終点ノード」が、同じ位置にある「パス」を「閉じたパス」と呼びます。

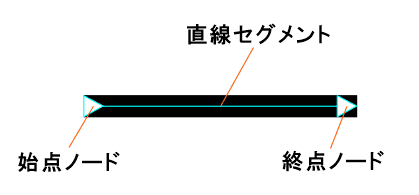

開いた直線のパス

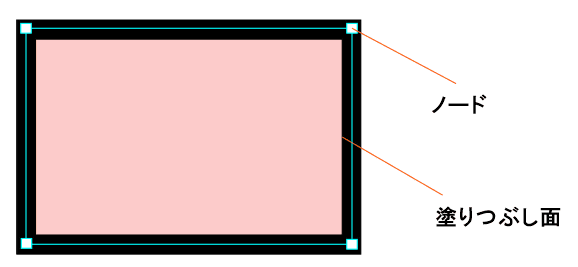

閉じた直線のパス
ベクトルオブジェクトのパスは、直線だけでなく、曲線も表現することできます。曲線を表現する方法には、「ベジェ」と「Bスプライン」があります。
CorelDrawの線を描くツール
Bスプラインは別のツール

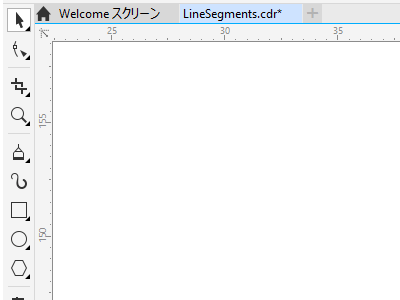

CorelDrawでは、Bスプラインは、別のツールです。他の線を描くツールとは、別の扱いのようです。Bスプラインで曲線を描いた後、その端部から、他の線を描くツールを使って、線を描いてもつながった線になりません。別の線として新たなオブジェクトが作成されます。また、逆も同じです。
ベジェツールでは、このようなことことは起こりません。（※Bスプラインとベジェ曲線も繋がりません。）
２つのオブジェクトで構成された閉じた図形では、実際には閉じた図形として認識されていないため、その中を塗りつぶすことはできません。
Bスプラインで曲線を描いた後、既に描いたBスプライン曲線を選択し、その端部から、再度、Bスプラインで描くと、新たに描いた分も合わせて、１つのオブジェクトになります。
追加した制御点で、尖った形状にするには、Vキーを押しながら点を追加します。
そのため、閉じた図形で囲まれた部分を塗りつぶすことができます。

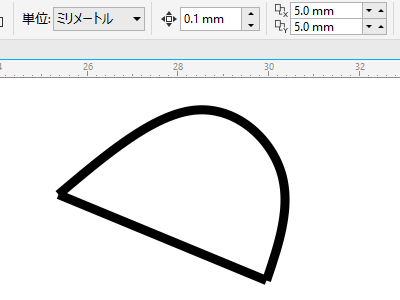

２つの線で描かれた閉じた図形を接続する
Bスプラインで描いた曲線に、他の線種で書き加えた閉じた図形をつなげて、その中を塗りつぶすには、どうしたら良いのでしょうか？CorelDraw2018では、つなぐ方法は用意されていません。
そこで、この２つの線の輪郭から、新たなオブジェクトを作成することで、２つの線がつながったのと同じ形状のオブジェクトを作成します。
